Pengenalan Produk

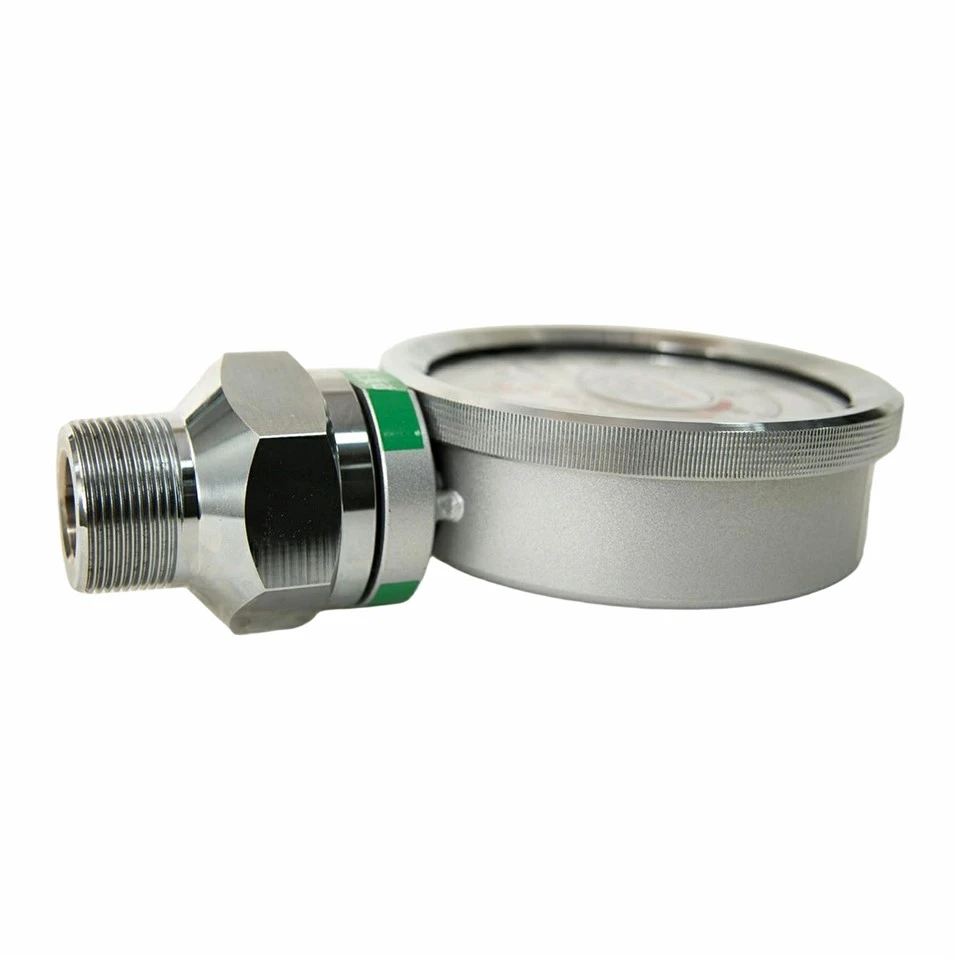

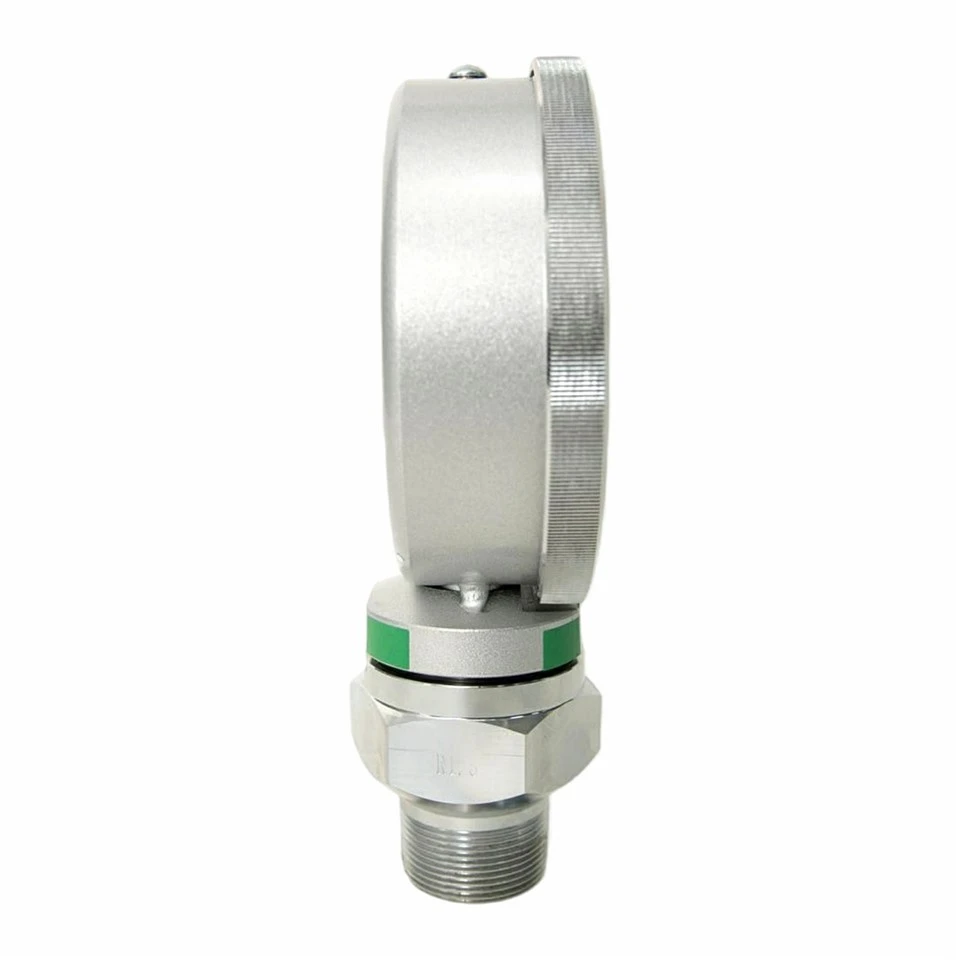

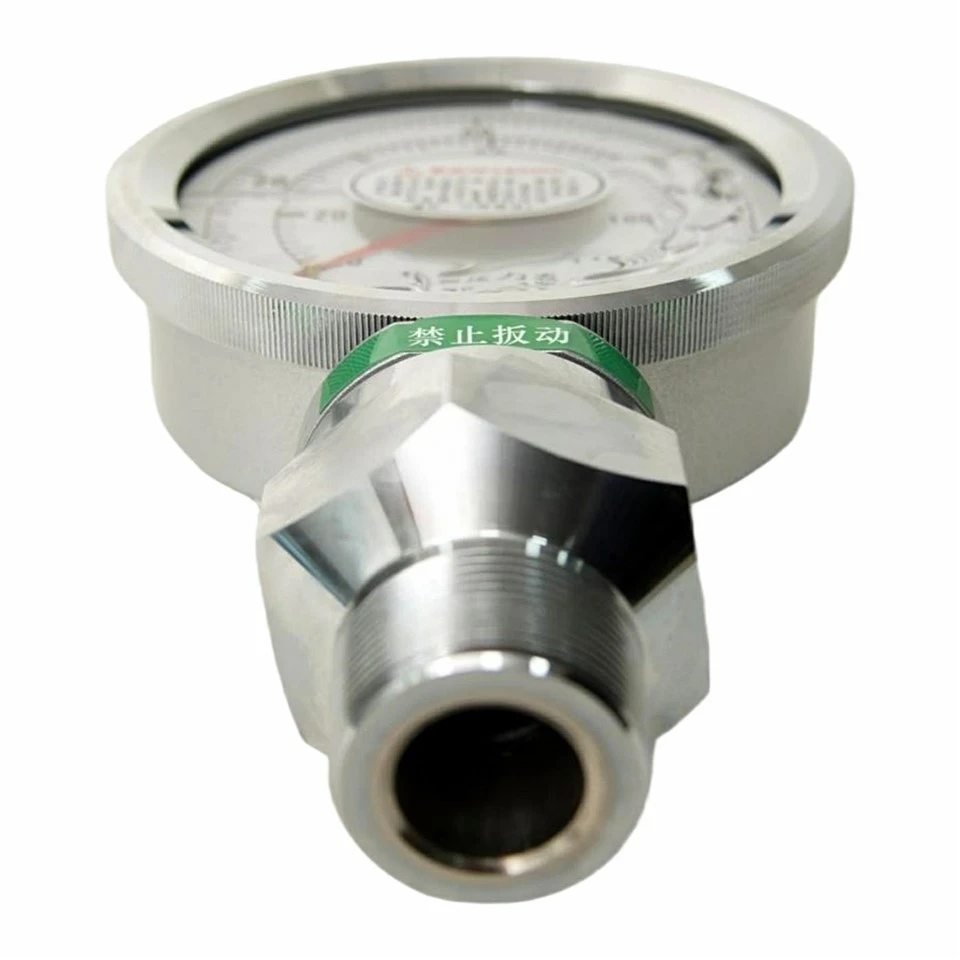

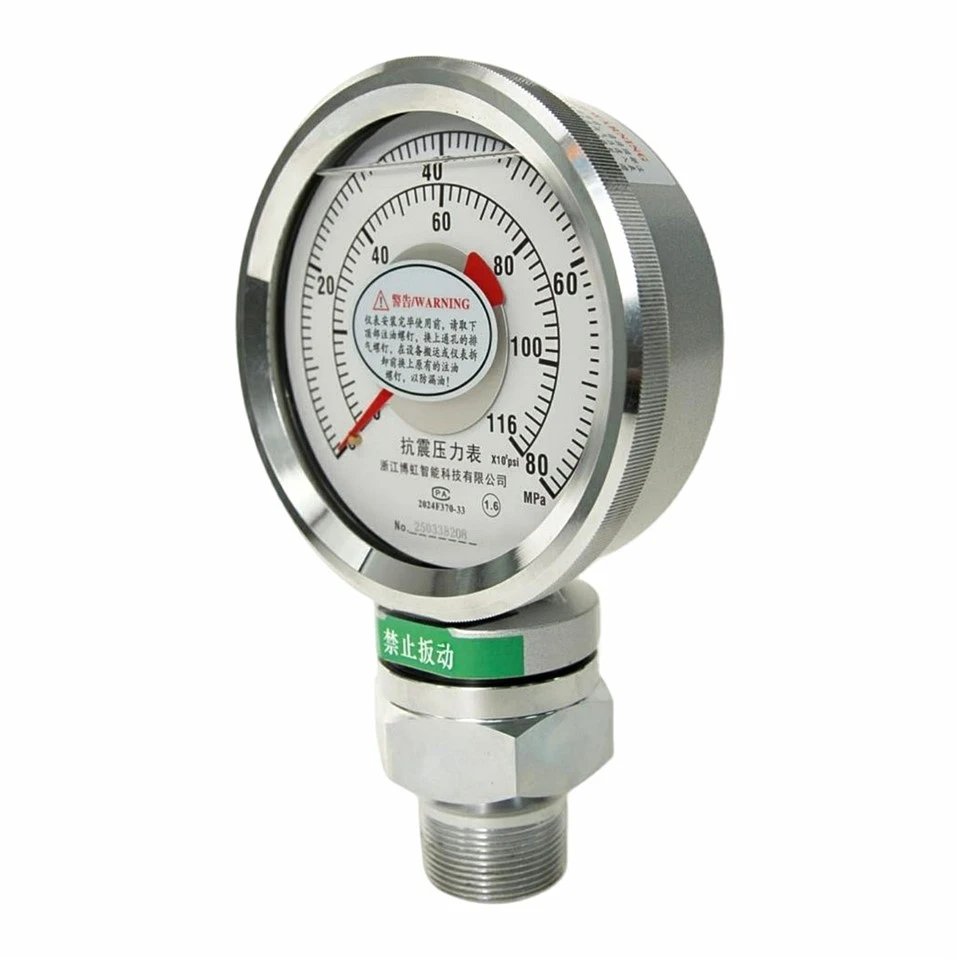

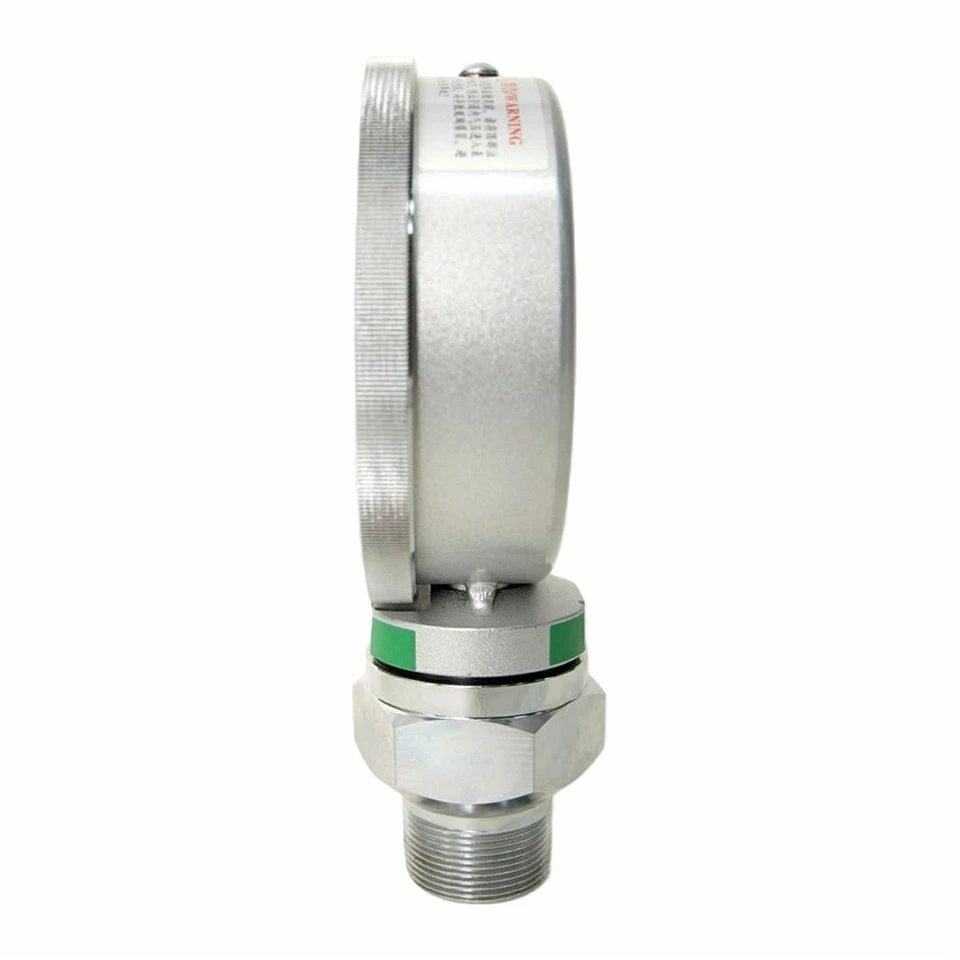

Tolok Tekanan Tahan Getaran Kalis Kejutan 150mmterutamanya sesuai untuk mengukur tekanan berdenyut, seperti dalam peralatan patah dan penyimenan telaga yang digunakan dalam pengeluaran minyak. Yk-100MM Tekanan Tinggi Ketepatan Tinggi Minyak Diisi Kejutan Tahan Getaran Tahan Karat Bebibir Tolok Tekanan Perlombongan juga boleh digunakan untuk mengukur tekanan statik.
Tolok Tekanan Tahan Getaran Kalis Kejutan 150mmmempunyai rintangan getaran yang sangat baik. Mekanisme redaman dalamannya menyediakan redaman berkesan merentas keseluruhan julat pengukuran tekanan berdenyut, tidak memerlukan pelarasan semasa penggunaan.
Oleh itu, instrumen memberikan bacaan yang stabil dan jelas walaupun dalam keadaan tekanan berdenyut yang teruk, dan ia boleh menahan kejutan tekanan serta-merta (cth, pelepasan tekanan secara tiba-tiba). Selain itu, kepala instrumen yang berisi cecair-membolehkan ia berfungsi secara normal walaupun dalam persekitaran yang mempunyai getaran kuat di tapak pemasangan.
Tolok Tekanan Tahan Getaran Kalis Kejutan 150mm mempunyai ciri "anti-menyekat", menghalang medium yang diukur daripada memasuki bahagian dalam instrumen. Ini menjadikannya sesuai untuk mengukur kandungan-kelikatan tinggi,-zarah-tinggi dan media pejal yang mudah, seperti buburan.
Tolok Tekanan Tahan Getaran Kalis Kejutan 150mm dilengkapi dengan langkah pengedap dan-anti kakisan yang boleh dipercayai, membolehkannya beroperasi dalam persekitaran yang keras (cth, di luar rumah, kelembapan tinggi).
Prinsip Kerja
Tolok Tekanan Tahan Getaran Kalis Kejutan 150mm terdiri terutamanya daripada gasket pengedap, kumpulan diafragma, spring garpu, mekanisme penunjuk penghantaran dan sarung. Tekanan berdenyut medium yang diukur bertindak pada kumpulan diafragma melalui gasket pengedap. Kumpulan diafragma menggunakan saluran kapilari untuk mengehadkan aliran, melancarkan tekanan berdenyut. Tekanan ini kemudiannya ditukar oleh mekanisme kepada daya fokus pada spring garpu, menyebabkan ia berubah bentuk. Ubah bentuk dikuatkan oleh mekanisme penghantaran, dan sistem penunjuk memaparkan tekanan medium yang diukur.
Ciri-ciri Teknikal Utama
Suhu ambien kerja biasa untuk instrumen ialah -25 darjah hingga 55 darjah . (LUAR)
Keadaan getaran kerja normal instrumen tidak boleh melebihi gred VH5 seperti yang ditakrifkan dalam GBT17214.
Prestasi teknikal mematuhi piawaian industri "JB/T6804-Tolok Tekanan Tahan Getaran 2006."
Julat ukuran dan tahap ketepatan
|
Julat Pengukuran MPa |
Ketepatan (%) |
Benang Pemasangan (Lihat Rajah 1) |
|
0~5; 0~7; 0~16; 0~21; 0~25 |
2.5 |
R2 1/2, R2; |
|
0~40; 0~60; 0~80; 0~100; 0~120; 0~160 |
1.6 |
Dimensi: Lihat Rajah 1 (Unit: mm)
|
Model |
a |
b |
c |
d |
Berat bersih |
|
YK-100 |
124 |
178 |
65 |
53 |
3.3kg |
|
YK-150 |
160 |
173 |
70 |
53 |
3.8kg |
Rajah 1: Garis Rajah Dimensi Instrumen
Keperluan Pesanan
Apabila membuat pesanan, sila nyatakan model, nama, julat ukuran, tahap ketepatan dan benang pemasangan instrumen. Jika medium yang akan diukur adalah gas, ia mesti ditunjukkan semasa membuat pesanan.
|
Unit Skala |
Pa |
KPa |
MPa |
bar |
kgf/cm² |
atm |
mmHg |
Lbf/in²(psi) |
|
Pa |
1 |
0.001 |
0.000001 |
0.00001 |
0.00001 |
0.00001 |
0.0075 |
0.000145 |
|
KPa |
100 |
1 |
0.001 |
0.01 |
0.010197 |
0.00987 |
7.50062 |
0.14504 |
|
MPa |
1000000 |
1000 |
1 |
10 |
10.1972 |
9.86923 |
7500.62 |
145.038 |
|
bar |
100000 |
100 |
0.1 |
1 |
1.01972 |
0.98692 |
750.062 |
14.5038 |
|
kgf/cm² |
98066.5 |
98.0665 |
0.098067 |
0.980665 |
1 |
0.9678 |
735.556 |
14.2233 |
|
atm |
101325 |
101.325 |
0.101325 |
1.01325 |
1.03323 |
1 |
760 |
14.6959 |
|
mmHg |
133.322 |
0.1333 |
0.000133 |
0.00133 |
0.00136 |
0.00132 |
1 |
0.01934 |
|
Lbf/in²(psi) |
6894.76 |
6.89475 |
0.00689 |
0.06894 |
0.07031 |
0.06805 |
51.7151 |
1 |
