I. Asal dan Perkembangan Pengatur Tekanan Gas
Penciptaan pengawal selia tekanan gas berpunca daripada keperluan mendesak untuk aplikasi gas berikutan Revolusi Perindustrian. Pada awal abad ke-19, dengan penggunaan kuasa wap yang meluas, didapati bahawa penggunaan terus gas-tekanan tinggi dengan mudah boleh membawa kepada letupan peralatan dan kegagalan operasi. Terdapat keperluan mendesak untuk peranti yang boleh mengawal tekanan gas secara stabil - ini adalah prototaip pengatur tekanan. Pengawal selia tekanan awal adalah sangat mudah dalam struktur, kebanyakannya terdiri daripada badan injap besi tuang dan teras injap boleh laras secara manual. Mereka hanya boleh mencapai pengurangan tekanan kasar, dengan turun naik tekanan yang ketara, dan hanya sesuai untuk julat gas yang terhad, terutamanya digunakan untuk saliran metana dalam lombong arang batu.
Sejak abad ke-20, dengan kebangkitan industri seperti metalurgi, kimia dan perubatan, pengawal selia tekanan menjalani peningkatan besar pertama mereka:-struktur pengurangan tekanan satu peringkat secara beransur-ansur matang, bahan badan injap dinaik taraf kepada keluli tuang, diafragma diperbuat daripada getah dan ketepatan kawalan tekanan dipertingkatkan kepada ±10%. Menjelang pertengahan-abad ke-20, dua-teknologi pengurangan tekanan telah muncul, mengawal turun naik tekanan dalam ±5% melalui langkah-demi-langkah pelarasan dua ruang pengurangan tekanan, memenuhi keperluan pembuatan ketepatan. Memasuki abad ke-21, kecerdasan telah menjadi trend baharu. Pengawal selia tekanan pintar, dilengkapi dengan penderia tekanan, paparan digital dan modul pelarasan automatik, telah muncul. Mereka bukan sahaja memantau data tekanan dalam masa nyata tetapi juga membolehkan alat kawalan jauh melalui Internet of Things (IoT), meningkatkan kebolehsuaian dan keselamatan dengan ketara.

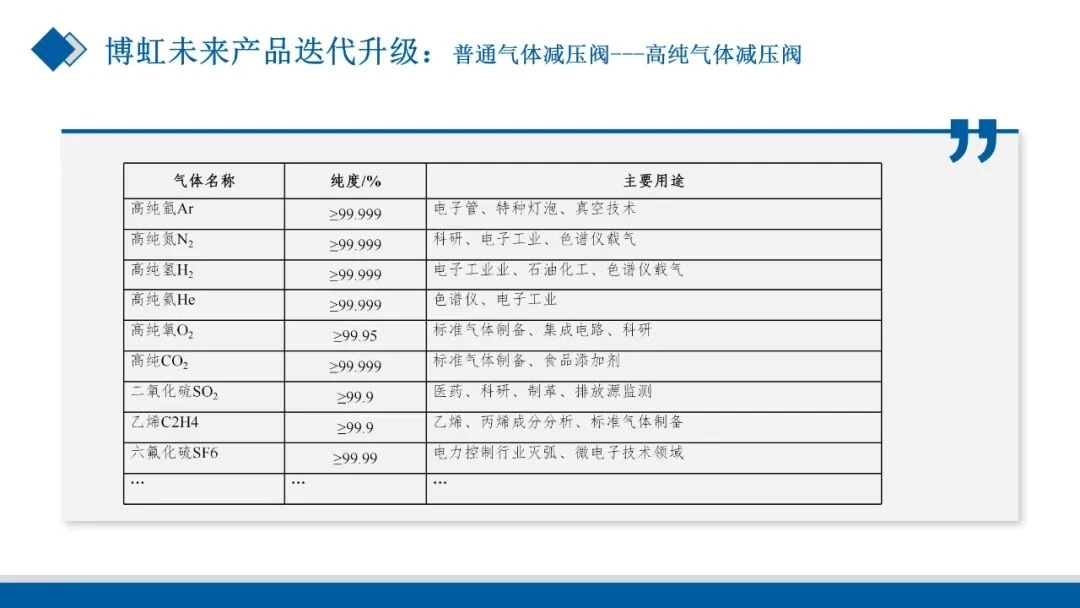

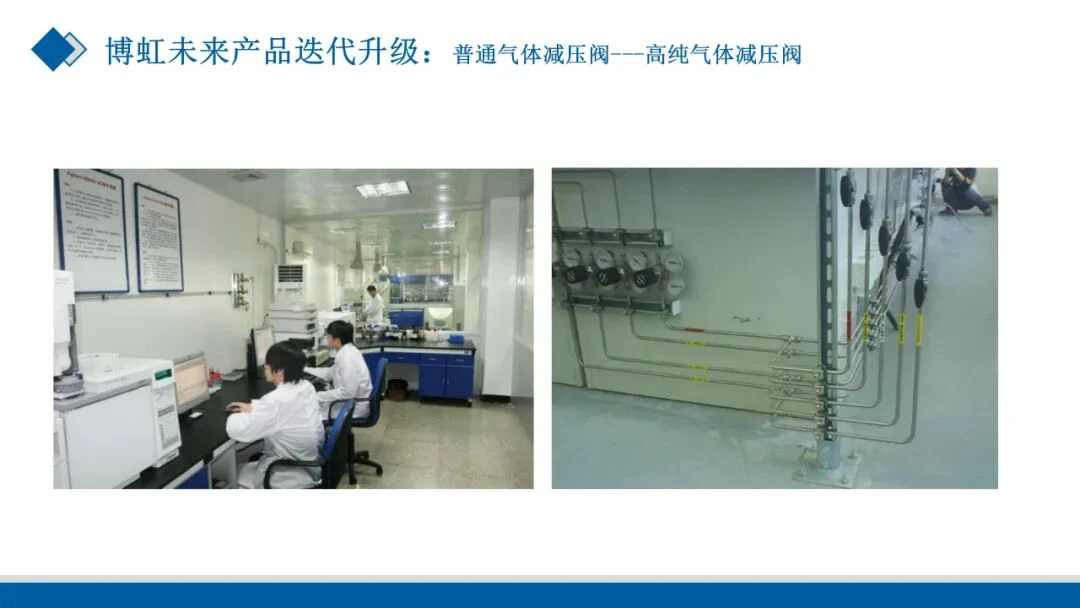

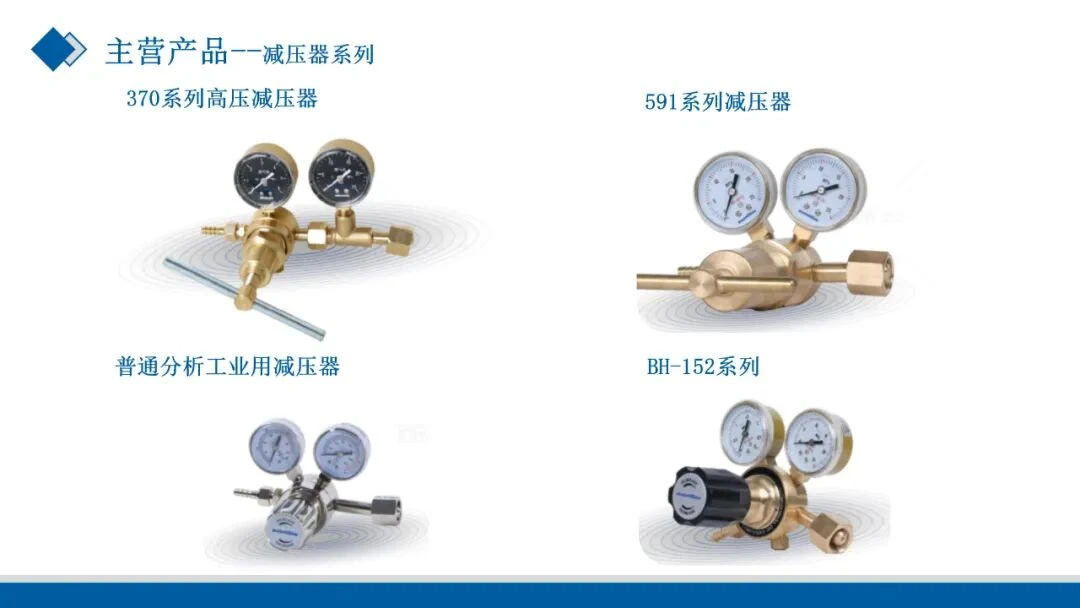

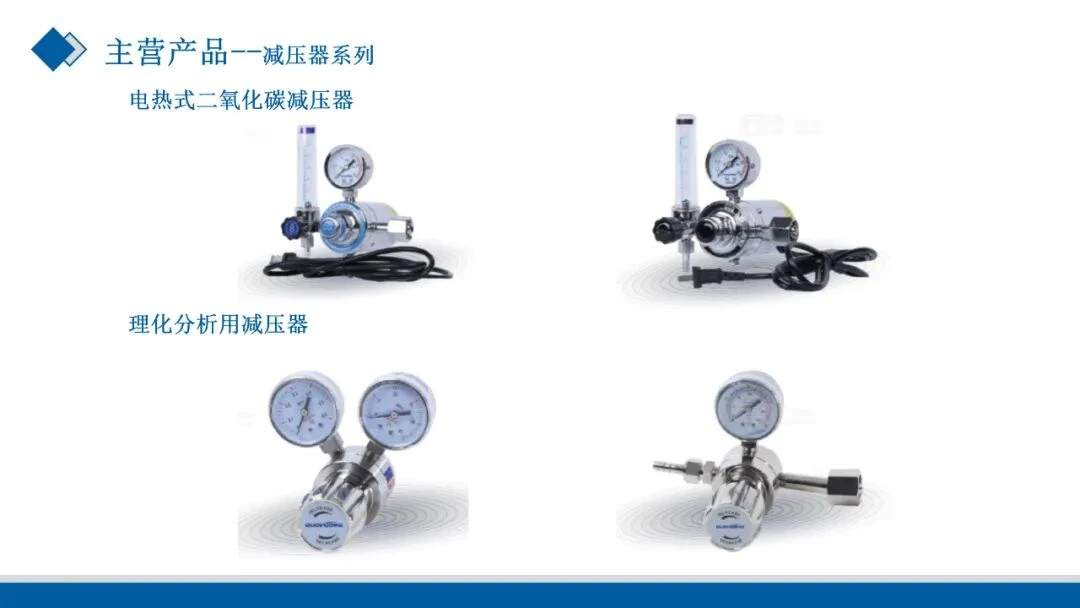

Zhejiang Bohong Intelligent Technology Co., Ltd., mengikut peredaran zaman, telah menumpukan pada inovasi pasaran dan R&D dalam bidang instrumen tekanan, pengawal selia tekanan gas dan-pengawal selia tekanan gas ketulenan tinggi. Mensasarkan kedua-dua pasaran pengedaran domestik dan OEM, di bawah kepimpinan Ketua Pegawai Eksekutifnya, syarikat itu telah berkembang daripada tiada kepada sesuatu, dan daripada sesuatu kepada kecemerlangan, menjadi bintang yang semakin meningkat dalam pasaran dalam masa kurang daripada dua tahun, menarik perhatian daripada profesional industri.
II. Klasifikasi Pengatur Tekanan Gas
Pengawal selia tekanan boleh dikelaskan dalam cara yang berbeza, setiap jenis sepadan dengan keperluan aplikasi tertentu:
1. Klasifikasi mengikut Prinsip Pengurangan Tekanan
◦ Pengatur tekanan bertindak terus-: Tekanan alur keluar bertindak terus pada teras injap. Apabila tekanan alur keluar meningkat, teras injap bergerak ke arah penutupan, mengurangkan isipadu udara pengambilan dan seterusnya menurunkan tekanan. Ia mempunyai struktur yang ringkas dan kelajuan tindak balas yang pantas, tetapi kestabilan tekanan sedikit lemah, menjadikannya sesuai untuk senario industri biasa di mana keperluan penstabilan tekanan tidak tinggi.
◦ Pengatur Tekanan Tindak Balas: Tekanan alur keluar secara tidak langsung digunakan pada teras injap melalui diafragma maklum balas, menghasilkan proses pelarasan yang lebih lancar dan julat turun naik tekanan yang lebih kecil (biasanya dalam ±2%). Ia sering digunakan dalam aplikasi ketepatan seperti makmal dan tetapan perubatan.
2. Klasifikasi Mengikut Bilangan Peringkat Pengurangan Tekanan
◦ Satu-Pengawal Selia Tekanan Peringkat: Pengurangan tekanan dicapai melalui hanya satu set teras injap dan diafragma, secara langsung mengurangkan tekanan masuk ke tekanan alur keluar. Kelebihan termasuk saiz kecil dan kos rendah. Kelemahan termasuk pengaruh ketara perubahan tekanan masuk pada tekanan keluar. Contohnya, apabila tekanan silinder oksigen turun daripada 15MPa kepada 5MPa, tekanan alur keluar mungkin turun naik sebanyak 0.2-0.5MPa. Sesuai untuk kegunaan jangka pendek, sekejap-sekejap.
◦ Dua-Pengawal Selia Tekanan Peringkat: Pengurangan tekanan dicapai melalui dua peringkat kebuk pengurangan tekanan. Peringkat pertama mengurangkan tekanan tinggi kepada tekanan sederhana, dan peringkat kedua mengurangkan lagi tekanan sederhana kepada tekanan keluar yang stabil. Walaupun dengan perubahan ketara dalam tekanan masuk, turun naik tekanan keluar boleh dikawal dalam 0.05MPa. Sesuai untuk peralatan yang memerlukan operasi berterusan dan kestabilan tekanan tinggi, seperti mesin kimpalan dan ventilator perubatan.
3. Pengelasan mengikut Jenis Gas Serasi
◦ Pengatur tekanan gas tujuan umum-: Serasi dengan gas lengai seperti nitrogen dan argon. Tiada keperluan bahan khas; struktur sejagat.
◦ Pengawal selia tekanan gas khas: Direka khusus untuk gas tertentu. Contohnya, pengawal selia tekanan oksigen mestilah bebas minyak-(untuk mengelakkan letupan daripada tindak balas gris dan oksigen); pengawal selia tekanan asetilena mesti mempunyai penangkap nyalaan (untuk mengelakkan serangan balik); pengawal selia tekanan gas yang menghakis (seperti klorin dan hidrogen sulfida) mesti menggunakan-bahan tahan kakisan; pengawal selia tekanan gas yang sangat toksik (seperti arsin) mesti mempunyai fungsi pengesanan kebocoran.
4. Pengelasan mengikut Senario Aplikasi
◦ Pengawal selia tekanan-rendah: Tekanan alur keluar Kurang daripada atau sama dengan 0.1 MPa, digunakan untuk instrumen makmal ketepatan dan bekalan oksigen perubatan.
◦ Pengawal selia tekanan-tinggi: Tekanan alur keluar 1-10 MPa, digunakan untuk kimpalan industri dan pengangkutan gas asli.
◦ Pengawal selia tekanan kriogenik: Serasi dengan gas pengewapan kriogenik seperti oksigen cecair dan nitrogen cecair. Bahan mesti menahan suhu hingga -196 darjah (cth, keluli tahan karat 316L).
◦ Pengatur Tekanan Pintar: Mempunyai paparan digital, penggera tekanan dan storan data; sesuai untuk barisan pengeluaran automatik dan makmal-tinggi.
III. Bahan Teras Pengatur Tekanan Gas Bahan pengatur tekanan secara langsung menentukan rintangan tekanan, rintangan kakisan dan hayat perkhidmatannya. Pilihan bahan berbeza dengan ketara antara komponen yang berbeza:
1. Bahan Badan Injap
◦ Besi Tuang: Kos rendah, tahan tekanan rendah ( Kurang daripada atau sama dengan 1MPa), tetapi rapuh dan terdedah kepada karat. Hanya digunakan untuk aplikasi tekanan rendah-dengan gas bukan-yang menghakis seperti udara biasa dan nitrogen; beransur-ansur dihapuskan.
◦ Keluli Tuang: Menahan tekanan tinggi ( Kurang daripada atau sama dengan 20MPa), kekuatan tinggi, sesuai untuk gas industri seperti oksigen dan asetilena, digunakan secara meluas dalam aplikasi kimpalan dan pemotongan, tetapi tidak tahan kakisan-dan tidak sesuai untuk gas berasid.
◦ Keluli Tahan Karat (304, 316L): Rintangan kakisan yang kuat (316L boleh menahan asid dan alkali yang kuat), kekuatan tinggi, sesuai untuk gas menghakis seperti klorin, hidrogen sulfida dan fluorin, serta aplikasi steril dalam industri perubatan dan makanan. Pada masa ini bahan arus perdana untuk pengawal selia tekanan pertengahan-ke-tinggi-akhir.
◦ Loyang: Kekonduksian terma yang baik, prestasi pengedap yang kuat, rintangan tekanan rendah ( Kurang daripada atau sama dengan 5MPa), sesuai untuk gas bukan-menghakis seperti oksigen dan nitrogen, selalunya digunakan dalam pengawal selia tekanan mudah alih yang kecil (seperti pengawal selia tekanan silinder oksigen perubatan).
2. Bahan Teras Injap dan Tempat Duduk
◦ Aloi kuprum (seperti gangsa timah): Prestasi pengedap yang baik, rintangan haus yang kuat, sesuai untuk tekanan rendah, gas tidak-yang menghakis, kos sederhana.
◦ Keluli tahan karat: Rintangan tekanan tinggi, rintangan kakisan, sesuai untuk tekanan tinggi, gas menghakis, hayat perkhidmatan yang panjang tetapi kos yang lebih tinggi.
◦ Polytetrafluoroethylene (PTFE): Tahan kakisan, tahan suhu (-200 darjah hingga 260 darjah ), sesuai untuk gas yang sangat menghakis (seperti asid hidrofluorik), tetapi kekuatan yang lebih rendah, hanya digunakan dalam aplikasi tekanan rendah.
3. Bahan Diafragma
◦ Getah nitril: Tahan minyak, tahan tekanan rendah, sesuai untuk gas biasa dalam persekitaran kabus minyak industri, tetapi tidak tahan pada suhu tinggi (Kurang daripada atau sama dengan 80 darjah ) atau kakisan.
◦ Fluororubber (FKM): Tahan kakisan-dan tahan suhu-( Kurang daripada atau sama dengan 200 darjah ), sesuai untuk gas menghakis dan persekitaran suhu sederhana-ke-tinggi; bahan diafragma biasa untuk-pengurang tekanan gred industri.
◦ Diafragma logam (cth, Hastelloy): Tahan tekanan tinggi (Kurang daripada atau sama dengan 30MPa), kalis suhu ( Kurang daripada atau sama dengan 400 darjah ), sesuai untuk persekitaran-suhu tinggi,-tinggi dan sangat menghakis (cth, penghantaran propelan dalam aeroangkasa), tetapi sangat mahal.
4. Bahan Pengedap
◦ Gelang pengedap getah: Digunakan dalam persekitaran suhu-rendah,-normal; kos rendah.
◦ Gelang pengedap grafit: Tahan suhu tinggi (Kurang daripada atau sama dengan 600 darjah), tahan tekanan tinggi; digunakan dalam peralatan industri{1}}suhu tinggi.
◦ Gelang pengedap Polytetrafluoroethylene (PTFE): Tahan-kakisan dan{1}}tahan suhu rendah; digunakan dalam persekitaran gas bersuhu-yang menghakis dan rendah.
IV. Fungsi Teras Pengawal Selia Tekanan Gas Nilai teras pengatur tekanan ialah "kawalan tekanan, penstabilan aliran dan jaminan keselamatan," yang boleh dipecahkan kepada tiga fungsi utama:
1. Pengurangan dan Penstabilan Tekanan: Fungsi Asas Teras
Gas dalam silinder dan saluran paip biasanya berada di bawah tekanan tinggi (cth, tekanan silinder oksigen 15MPa, tekanan saluran paip gas asli 2MPa), manakala peralatan terminal (cth, obor kimpalan, ventilator) hanya memerlukan-tekanan rendah, gas stabil (kimpalan memerlukan 0.3-0.5MPa.{10}}0.5MPa, bekalan oksigen perubatan.{10} Pengawal selia tekanan, melalui hubungan antara teras injap dan diafragma, mengurangkan gas tekanan tinggi kepada tekanan rendah yang diperlukan oleh peralatan dan mengekalkan tekanan alur keluar yang stabil-walaupun tekanan salur masuk berkurangan dengan penggunaan gas, tekanan alur keluar kekal dalam julat yang ditetapkan, mencegah kerosakan peralatan atau ralat operasi akibat turun naik tekanan.
2. Peraturan Aliran: Menyesuaikan diri dengan Keperluan Peralatan
Keperluan gas bagi peralatan yang berbeza sangat berbeza (cth, kromatografi makmal memerlukan beberapa mililiter seminit, manakala mesin kimpalan industri memerlukan berpuluh-puluh liter seminit). Pengawal selia tekanan mengawal pembukaan teras injap melalui tombol pelarasan aliran, menukar-kawasan keratan rentas yang melaluinya gas, dengan itu mengawal selia kadar aliran keluaran dengan tepat. Ini memastikan bekalan gas yang berterusan dan mencukupi kepada peralatan, menghalang kedua-dua aliran tidak mencukupi daripada menjejaskan kecekapan dan aliran berlebihan daripada menyebabkan pembaziran.
3. Perlindungan Keselamatan: Mengurangkan Risiko dan Bahaya
Pengawal selia tekanan dilengkapi dengan pelbagai peranti keselamatan: Pertama, injap perlindungan tekanan lampau (injap keselamatan) terbuka secara automatik untuk melepaskan tekanan apabila tekanan alur keluar secara tidak dijangka melebihi nilai yang ditetapkan, menghalang peralatan pecah; kedua, tolok tekanan yang memaparkan tekanan masuk dan keluar dalam masa nyata, memudahkan pemantauan pengendali; dan ketiga, struktur perlindungan khusus untuk gas khas (seperti teras penangkap nyalaan pengatur tekanan asetilena) untuk mengelakkan serangan balik, kebocoran dan kemalangan berbahaya yang lain.
V. Senario Aplikasi Utama Pengatur Tekanan Gas
Penggunaan pengawal selia tekanan meresap hampir semua industri yang memerlukan bekalan gas. Senario teras boleh dibahagikan kepada enam kategori:
1. Pembuatan Perindustrian
◦ Kimpalan dan Pemotongan: Pengawal selia tekanan oksigen, pengawal selia tekanan asetilena, dan pengawal selia tekanan argon digunakan bersama untuk menyediakan tekanan gas campuran yang stabil untuk obor kimpalan, memastikan kualiti kimpalan.
◦ Peleburan Logam: Pengawal selia tekanan nitrogen menghantar gas lengai ke dalam relau untuk mengelakkan pengoksidaan logam.
◦ Pengujian Kapal Tekanan: Pengawal selia tekanan-tinggi mengurangkan gas ujian kepada tekanan tertentu untuk ujian rintangan tekanan bekas.
2. Senario Perubatan dan Penjagaan Kesihatan
◦ Bekalan Oksigen Hospital: Pengawal selia tekanan oksigen perubatan mengurangkan tekanan tinggi silinder oksigen daripada 15MPa kepada kira-kira 0.15MPa, menghantarnya melalui saluran paip ke wad dan bilik bedah. Ia serasi dengan peralatan seperti ventilator dan topeng oksigen, dan mesti memenuhi keperluan kemandulan dan{3}}bebas minyak.
◦ Rawatan Pergigian: Pengawal selia tekanan khusus pergigian{0}}membekalkan tekanan udara termampat yang stabil untuk alat tangan pergigian, memastikan ketepatan penggerudian dan pengisaran.
3. Bidang Penyelidikan Makmal
◦ Instrumen Analitik: Kromatografi gas dan spektrometer jisim memerlukan pengurang tekanan ketepatan (ketepatan dalam ±1%) untuk mengawal tekanan gas pembawa (cth, helium, hidrogen), memastikan data pengesanan tepat.
◦ Radas Tindak Balas: Pengurang tekanan配套 dengan reaktor tekanan tinggi-tinggi mengawal tekanan dan kadar aliran gas tindak balas dengan tepat (cth, hidrogen, karbon dioksida), memastikan operasi tindak balas yang stabil.
4. Bidang Industri Tenaga dan Kimia
◦ Pengangkutan Gas Asli: Pengurangan tekanan gas asli saluran paip mengurangkan tekanan tinggi (2-10 MPa) saluran paip jarak jauh kepada tekanan rendah (0.2-0.4 MPa) rangkaian paip bandar untuk kegunaan kediaman dan industri.
◦ Sintesis Kimia: Pengurangan tekanan gas menghakis (cth, klorin, pengurang tekanan ammonia) menyediakan gas menghakis yang stabil untuk tindak balas sintesis; bahan mestilah kalis-kakisan dan{3}}kalis.
5. Industri Makanan dan Minuman
◦ Pengeluaran Minuman Berkarbonat: Pengurang tekanan karbon dioksida merendahkan tekanan tinggi-CO₂ kepada 0.3-0.5 MPa, menyuntiknya ke dalam minuman untuk membentuk buih;
◦ Pengawetan Makanan: Pengurangan tekanan nitrogen mengisi pembungkusan dengan nitrogen lengai untuk mengelakkan pengoksidaan dan kerosakan makanan, memerlukan bahan gred-makanan (cth, keluli tahan karat 304, getah gred-makanan).
6. Industri Aeroangkasa
◦ Pendorong Roket: Pengurangan tekanan-suhu tinggi,-tinggi disesuaikan dengan propelan (cth, oksigen cecair, hidrogen cecair), memberikan pengurangan tekanan yang stabil dalam persekitaran kriogenik di bawah -200 darjah untuk memastikan operasi enjin roket yang normal;
◦ Bekalan Oksigen Pesawat: Penerbangan-penurun tekanan khusus merendahkan tekanan oksigen dalam silinder tekanan tinggi-pesawat ke tahap yang sesuai untuk pernafasan manusia, dan mesti menahan-getaran altitud tinggi dan persekitaran kriogenik.
VI. Kriteria Pemilihan dan Perbezaan Teras Pengawal Selia Tekanan Gas Teras pemilihan pengatur tekanan ialah "keserasian gas, padanan parameter dan kesesuaian senario." Kriteria pemilihan yang berbeza mempunyai fokus yang berbeza dengan ketara:
1. Pemilihan Berdasarkan Ciri-ciri Gas: Mengelakkan Risiko Keserasian Bahan
Ini adalah prinsip pemilihan paling asas, berkaitan secara langsung dengan keselamatan dan jangka hayat.
◦ Gas menghakis (cth, klorin, kabus asid sulfurik): Badan injap keluli tahan karat (316L) dan pengedap fluororubber atau PTFE mesti dipilih untuk mengelakkan kakisan keluli biasa yang membawa kepada kebocoran.
◦ Gas mudah terbakar (cth, asetilena, hidrogen): Pengatur tekanan khusus dengan penangkap nyalaan diperlukan. Bahan badan injap mestilah anti-statik (cth, loyang) untuk mengelakkan percikan api daripada menyalakan letupan.
◦ Gas pengoksidaan (cth, oksigen): Pengatur tekanan "bebas-minyak" (didegradasi sebelum meninggalkan kilang) mesti dipilih. Keluli biasa, yang mudah teroksida, harus dielakkan untuk mengelakkan pembakaran spontan daripada tindak balas gris dan oksigen.
◦ Gas sangat toksik (cth, arsin): Pengatur tekanan tertutup dengan antara muka pengesanan kebocoran diperlukan. Badan injap hendaklah dibuat menggunakan proses penempaan sekeping-untuk mengurangkan risiko kebocoran.
2. Pemilihan Berdasarkan Parameter Tekanan dan Aliran: Pemadanan Keperluan Peralatan
Tiga parameter teras mesti dipertimbangkan serentak: "Tekanan Masuk," "Tekanan Keluaran" dan "Kadar Aliran Dinilai":
◦ Tekanan Masuk: Pilih mengikut tekanan sumber gas. Sebagai contoh, pilih pengatur tekanan yang sesuai untuk 15MPa untuk bekalan silinder dan pengatur tekanan yang sesuai untuk 2MPa untuk bekalan saluran paip. Jika tekanan masuk melebihi nilai nilai pengatur tekanan, ia boleh menyebabkan injap pecah dengan mudah.
◦ Tekanan Keluaran: Mesti sepadan dengan tekanan terkadar peralatan terminal. Sebagai contoh, ventilator memerlukan 0.1-0.2MPa, dan obor kimpalan memerlukan 0.3-0.5MPa. Apabila memilih, pastikan julat pelarasan tekanan alur keluar pengatur tekanan meliputi keperluan peralatan.
◦ Kadar Aliran Dinilai: Pilih mengikut penggunaan gas maksimum peralatan. Sebagai contoh, instrumen makmal memerlukan 0-10L/min, dan kimpalan industri memerlukan 0-100L/min. Kadar aliran yang tidak mencukupi akan menyebabkan kecekapan peralatan berkurangan, manakala kadar aliran yang berlebihan akan mengakibatkan pembaziran.
3. Pemilihan Berdasarkan Persekitaran Penggunaan: Menyesuaikan Diri dengan Keadaan Senario
Faktor persekitaran secara langsung mempengaruhi kestabilan dan jangka hayat pengatur tekanan:
◦ Suhu: Persekitaran suhu-rendah (cth, pengewapan nitrogen cecair, -196 darjah ) memerlukan-bahan tahan suhu rendah (keluli tahan karat 316L, diafragma logam); persekitaran suhu tinggi-(cth, aplikasi dandang, melebihi 200 darjah ) memerlukan pengedap tahan suhu tinggi (gelang pengedap grafit, fluororubber);
◦ Kelembapan dan Hakisan: Persekitaran lembap atau persekitaran yang mengandungi kabus asid atau alkali (cth, bengkel kimia) memerlukan badan injap keluli tahan karat dengan salutan anti-karat; persekitaran yang kering dan bersih (cth, makmal) boleh menggunakan loyang atau keluli tahan karat biasa;
◦ Getaran dan Kejutan: Untuk peranti mudah alih (cth, mesin kimpalan mudah alih) dan aplikasi-dilekapkan kenderaan, pengawal selia tekanan dengan-struktur penyerap kejutan diperlukan; untuk peralatan tetap (cth, saluran paip bengkel), struktur biasa boleh diterima.
4. Pemilihan Berdasarkan Keperluan Ketepatan: Memenuhi Piawaian Penggunaan
Senario yang berbeza mempunyai keperluan ketepatan tekanan yang jauh berbeza:
◦ Senario perindustrian am (cth, pengudaraan, pembersihan): Ketepatan ±10% adalah mencukupi; satu-pengatur tekanan satu peringkat menawarkan keberkesanan-kos yang tinggi.
◦ Senario pembuatan am (cth, kimpalan biasa): Ketepatan memerlukan ±5%; pengatur tekanan dua-konvensional disyorkan.
◦ Senario ketepatan (cth, bekalan oksigen perubatan, analisis makmal): Ketepatan memerlukan dalam ±1%; pengatur tekanan dua peringkat ketepatan-atau pengatur tekanan pintar adalah disyorkan.
◦ Senario -tinggi (cth, pendorongan aeroangkasa, pembuatan cip): Ketepatan memerlukan dalam ±0.5%; pengatur tekanan pintar dengan pelarasan digital disyorkan.
